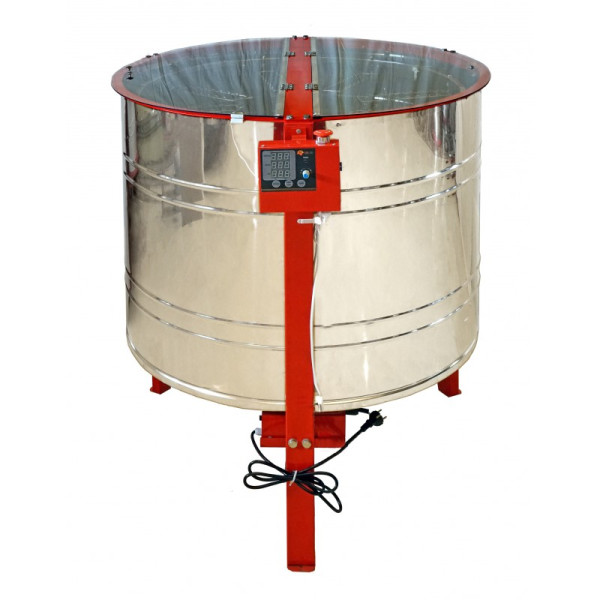

Медогонка 6-рамочная (ременной электропривод) с самооборачивающимися кассетами

Медогонка 6-рамочная электроприводная с самооборачивающимися кассетами предназначена для извлечения пчелиного меда из распечатанных соторамок под действием центробежной силы.

Особенностью данной медогонки является каркас ротора, сваренный из профильной трубы и не имеющий перемычек в верхней загрузочной части, что более удобно при загрузке-выгрузке рамок. Ротор такой конструкции также лучше воспринимает дисбаланс от неравных по массе рамок, упруго компенсирует его, колебания в меньшей мере передаются на саму медогонку, вследствие чего она становится устойчивей.

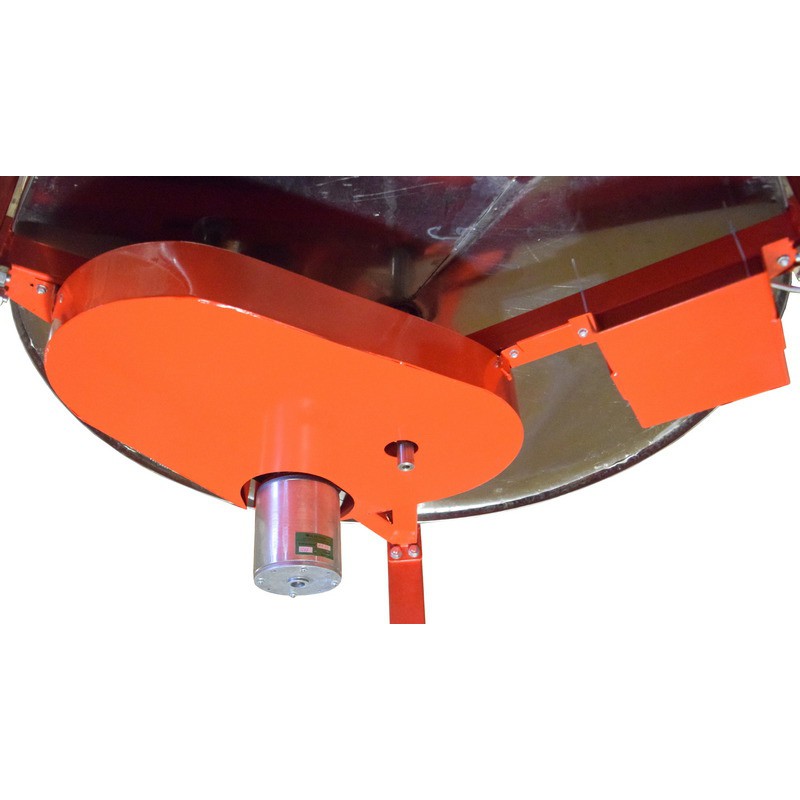

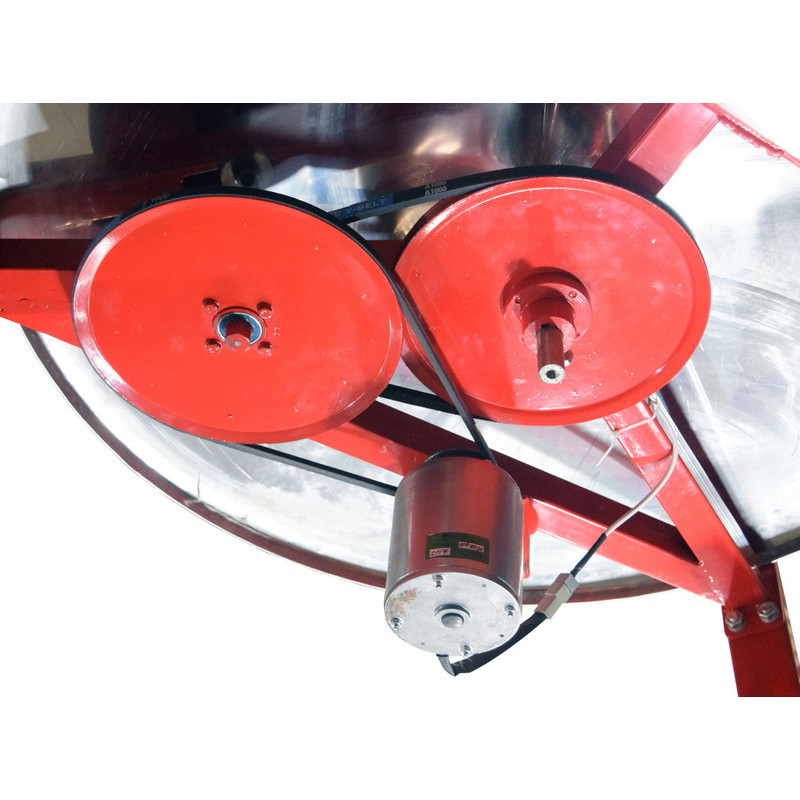

Привод медогонки состоит из электродвигателя и 2-х ступенчатой ременной передачи, закрытой кожухом. Питание электродвигателя 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.

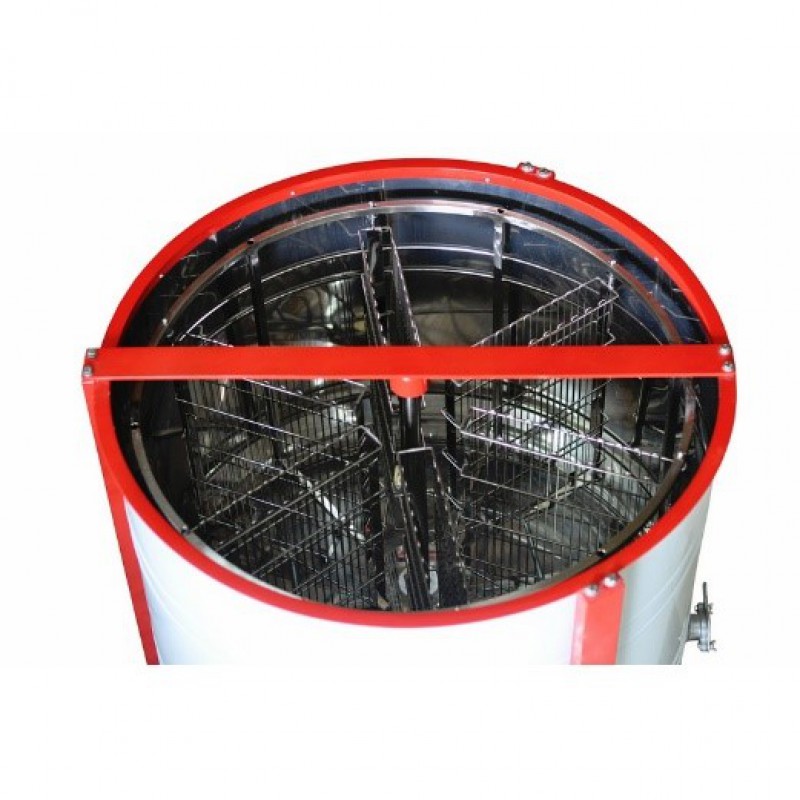

Мощность электродвигателя 300Вт. Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления вращения ротора. Режим работы медогонки устанавливается соответствующими рукоятками на блоке управления. Медогонка может работать в ручном режиме или в автоматическом.

Работа медогонки в ручном режиме

Для работы медогонки в ручном режиме необходимо установить переключатель тумблера в соответствующее положение. Выбрать режим работы на блоке управления (скорость вращения и продолжительность работы в ручном режиме необходимо подбирать опытным путем в зависимости от плотности меда). Нажать кнопку «Пуск».

Внимание!: При работе от сети 220В для предотвращения случайного короткого замыкания выхода из строя предохранителя необходимо отсоединить провода от выводов подключения 24В (при работе от сети 220 В к данным выводам подведены 24В).

Указание:при работе медогонки надо соблюдать все правила проведения работ по откачке меда, а именно: часть меда с одной стороны сот надо откачивать на медленных оборотах, остальное - на быстрых. Направление вращения ротора - вперед нижней планкой рамки.

1. Менять направление вращения (нажимать кнопку "Вперед / Назад") до полной остановки ротора недопустимо. Это может вызвать перегрузку двигателя и привести к выходу его из строя.
2. При выборе ручного режима необходимо начинать со средних оборотов (не с максимальных).
3. При использовании в качестве источника питания генератора напряжения необходимо обязательно включить в цепь дополнительную нагрузку (например, лампочку мощностью 100 ... 150 Вт).
